产品介绍

BLT-GBP05-1-G 水冷板气密性测试设备：是我公司根据从国外引进的气动增压试压装置的工作原理，结合我国的实际情况研制而成的一种新型气体增压装置。

一、特点

它是使用纯净压缩空气为驱动动力源，以气体增压泵为压力源，采用纯净气体作为被增压介 质，输出气体压力与驱动气源压力成比例。通过对驱动气源压力的调整，便能得到相应的增压后 的气体压力。当驱动气源压力与增压后的气体压力达到平衡时，气动增压泵便停止增压，输出气 体压力也就稳定 在预调的压力上。因而具有防爆、节能、环保、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。

二、、用途

用于水冷板/液冷板产品气密性测试，气体增压测试等应用。

三、型号意义

1. (BLT) 产品代号表示该装置为增压泄露检测系统

2. (GBP05) 表示该装置所使用的气体增压泵 GBP05 的增压比为 5：1

3. (1) 表示该设备有 1 个测试出口

4. (G) 表示增压介质为气体专用

四、设备组成增压泵组成

由、气体增压泵、气动二联体、自动高压截止阀、自动高压泄压阀、不锈钢管路、高压压力表、 驱动压力表、PLC 控制系统、触摸屏、封闭箱体、定制测 试区域等组成。

产品功能

功能信息：

1. 测试压力范围：0~4MPa

2. 单通道独立测试，单通独立通道压力可自由调整设定压力值

3. 设备外观尺寸：长 185com x 宽 120cm x 高 165cm

3. 试验水槽：长 122cm x 宽 111cm x 高 30cm

4. 箱体帶万向腳轮(可调固定柱)

5.带爆破试验仓门防护，设备外形及顏色要求(參考下图)

6.7 寸触摸屏+警报

详细参数

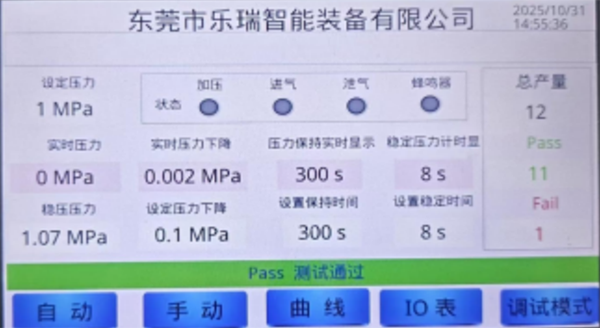

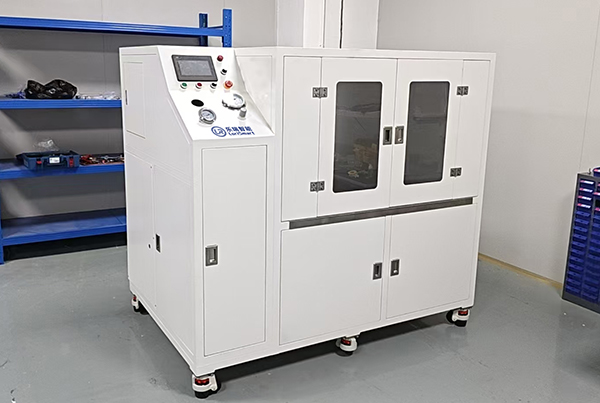

设备大概外观图如下	设备操作界面图如下：中文操作页面

BLT系列气动增压泵采用单气控非平衡气体分配阀来实现泵的往复运动，全部采用铝合金及不锈钢制造，全部密封件均为进口优质产品，最大设计驱动气压为10bar，为了保证泵的寿命，建议驱动气压≤8bar此系列泵的驱动活塞直径为160mm，为双头双作用泵。

单通道水冷板气密性测试设备主要技术参数：

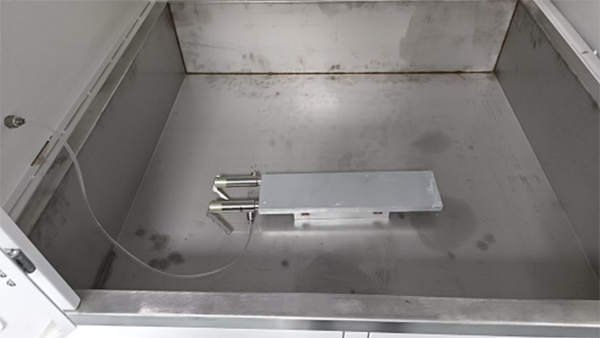

产品在水槽内测试图:
